拒绝“参数内卷”！激光光学元件并非指标越高越好，一文教你省钱又避坑

导语

在激光光学系统的设计与采购中，我们常听到这样一种声音：“把指标写严一点，总归没错，系统会更安全。"

于是，反射率要99.999%，光洁度要10-5，吸收率要趋近于零……结果呢？报价单上的数字让人心惊肉跳，交货周期从两周拖成两个月，而系统的实际性能提升却微乎其微。

过度定义（Over-specifying），正在成为光学工程中的隐形杀手。它不仅吞噬你的预算，还可能因为工艺难度过高而降低良品率。

那么，如何在“高性能"与“高性价比"之间找到黄金平衡点？今天，我们就来拆解激光光学中的四大损耗来源，教你如何像老手一样制定“刚刚好"的光学指标。



01 能量去哪了？一个核心公式

要理解损耗，首先要回归物理本质。对于任何一个光学元件，激光能量的去向都可以用下面这个公式概括：

系统输出强度 = 反射 + 透射 + 散射 + 吸收

∑Output= R + T + S + A

这四者此消彼长。关键在于：你不需要同时控制这四个变量。

试图同时对这四项提出极限要求，就像要求一辆车既要有F1的速度，又要有五菱宏光的载重，还要有自行车的价格——这在工程上是不切实际的。

聪明的工程师懂得：只定义对系统性能最关键的那一两项。



02 散射：短波长系统的“噩梦"

散射损耗通常与光学元件的表面粗糙度、表面质量（如划痕麻点）以及面型有关。

什么时候必须严控散射？如果你的系统工作在紫外（UV）波段或更短的波长，散射必须被重点关注。根据瑞利散射定律，散射强度与波长的四次方成反比。在红外波段可能忽略不计的微小粗糙度，在紫外波段就是巨大的能量黑洞。

潜在风险：

• 效率降低： 能量没传到靶材上，全散掉了。

• 安全隐患： 腔内散射光可能照射到非预期的机械结构上，导致杂散光干扰甚至烧蚀支架。

避坑指南：散射测量依赖于波长。如果你用红外激光测试一个紫外镜片的散射，得到的数据毫无意义。务必确保测试波长与工作波长一致。



03 吸收：隐形的“系统杀手"

很多工程师容易混淆吸收与激光损伤阈值（LIDT）。

• LIDT 决定了元件“会不会被打坏"（瞬间失效）。

• 吸收 决定了元件“会不会发热"（性能退化）。

当激光被镀膜或基底吸收，光能转化为热能。热量积累会导致热透镜效应（Thermal Lensing）——镜片受热变形，折射率改变，导致光束质量下降、焦点漂移，甚至导致谐振腔失谐。

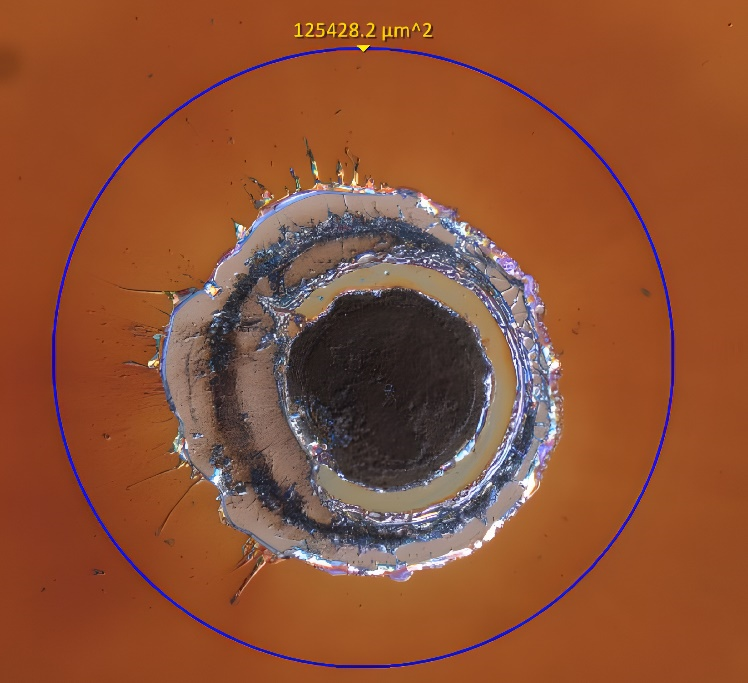

图 1：激光诱导的元件失效图像 —— 该失效可由吸收导致的热累积引发。

什么时候必须严控吸收？高功率激光系统、精密干涉测量系统。

避坑指南：不要以为LIDT高就万事大吉。一个高LIDT的镜片如果吸收率过高，虽然不会马上炸裂，但会让你的光束质量在开机10分钟后变得一塌糊涂。对于高要求场景，建议采用光热共路干涉法（PCI）进行极低吸收率的测量。



04 透射：透过率与反射率的博弈

对于透射元件（如透镜、窗口片），我们通常使用分光光度计来测量。

这里有一个常见的“过度定义"误区：

很多图纸上会同时标注：“透过率 T > 99%"且“单面反射率 R < 0.5%"。

实际上，根据能量守恒（忽略散射和吸收），控制了透射率通常就隐含了反射率的要求。对于大多数透射元件，建议优先定义“透射率"（Transmission）。

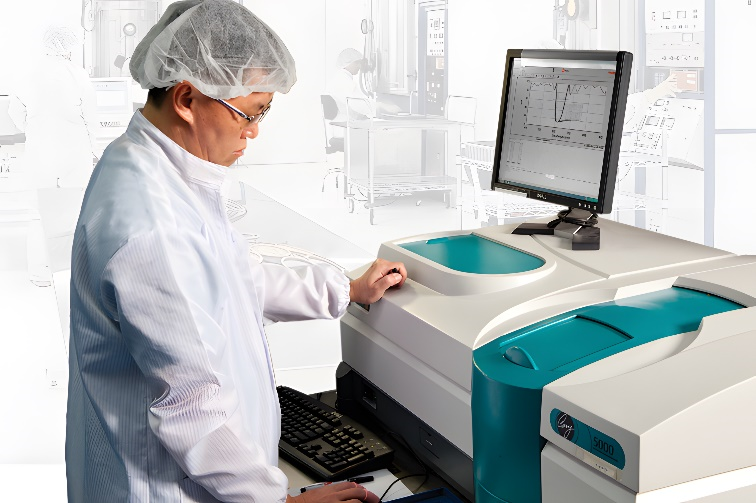

图 2：分光光度计常用于测量光学元件的透射率。

避坑指南：除非是较高精度的应用，否则不要同时死磕T和R的具体数值，这会给镀膜厂商带来巨大的测试负担，最终成本还是由你买单。



05 反射：99.5%是道分水岭

对于反射镜，反射率自然是核心指标。但是，如何测量大有讲究。

• R < 99.5%： 使用标准分光光度计测量透射率，然后推算反射率（R ≈ 1 - T）是行业通行的做法，性价比较高。

• R > 99.5%： 此时，散射和吸收的微小损耗已不可忽略，“1 - T"的估算方法失效。

如果你的系统要求R > 99.9%（例如高Q值谐振腔、光束转向），必须使用光腔衰荡法（Cavity Ring Down, CRD）。CRD通过测量光在腔内的衰减时间来直接计算总损耗，精度远超分光光度计。

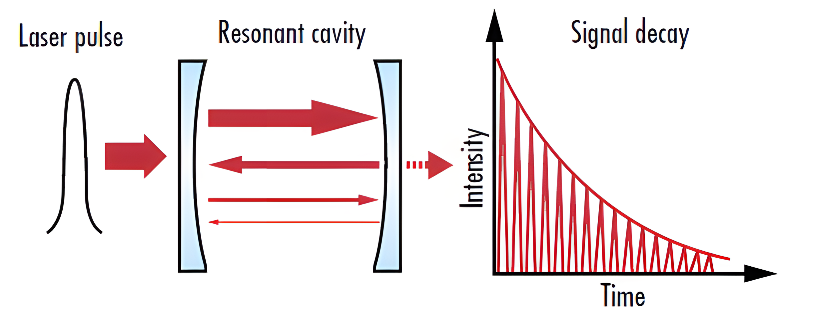

图 3：腔衰荡（CRD）损耗仪通过测量其谐振腔内的光强衰减速率来确定光学元件的总损耗，相比仅测量透射率的技术，该方法可实现更高精度的测量。

避坑指南：不要在普通光路中要求 99.99% 的反射率。从 99.5% 提升到 99.99%，对系统效率的提升可能只有 0.5%，但镜片价格可能翻倍，且需要昂贵的CRD测试背书。



总结：做“刚刚好"的设计

激光光学系统的设计，本质上是一场成本与性能的博弈。

1.区分关键路径： 紫外系统关注散射，高功率系统关注吸收。

2.避免重复定义： 透射元件通常只需规定透射率。

3.量力而行： 除非必要，不要追求 99.99% 的超高反射率。

4.分清概念： 别把LIDT（抗损伤能力）和吸收率（热效应）混为一谈。

不盲目追求极限指标，而是精准定义对系统最关键的损耗参数，这才是老练光学工程师的体现。
