【深度剖析】Optan UV‑Ball‑Lens LED——让紫外光更精准、更高效！

导语

你是否在为紫外光源的波长漂移、光斑散射、散热难题苦恼？在生物消毒、荧光检测、光刻、固化等高精度场景里，光源的“稳定‑聚焦‑寿命"是决定产品成败的关键。今天，我们把Optan Ball‑Lens UV LED的核心技术与实测数据搬到你面前，让你在选型、设计、生产全链路上“一目了然"。

一、细分波长‑精准光功率：满足多样化 UV 应用

亮点：

• 波长误差仅 ±5 nm，从 250 nm 到 280 nm 细分 5 nm 阶梯，精准匹配光学滤波与材料吸收峰。

• 功率分箱（Power Bin） 采用高斯分布切片，提供 0.5 mW、1 mW、2 mW、3 mW、4 mW、5 mW 等细粒度输出，帮助开发人员在产线上快速挑选合格件。

二、视角与光学结构：15° 超窄视场，光斑聚焦更强

• 球形透镜（Fused Silica Ball Lens） 直接焊接在 Kovar 盖帽内部，形成 固定 15° 的名义视角，有效提升光通量密度。

• 视角的 Full‑Width‑Half‑Maximum (FWHM) = 11 nm，保证光谱峰值的尖锐度，适合光刻、微流控等需要高空间分辨率的应用。

三、可靠性数据：寿命长、温度稳、耐电流

• 光功率随结温的变化：结温每升 10 °C，光输出下降约 5 %，因此 散热设计（热沉、导热膏）至关重要。

• 温度漂移：在 20 °C‑60 °C 案例温度范围内，峰波长几乎不偏移，保证光谱稳定性。

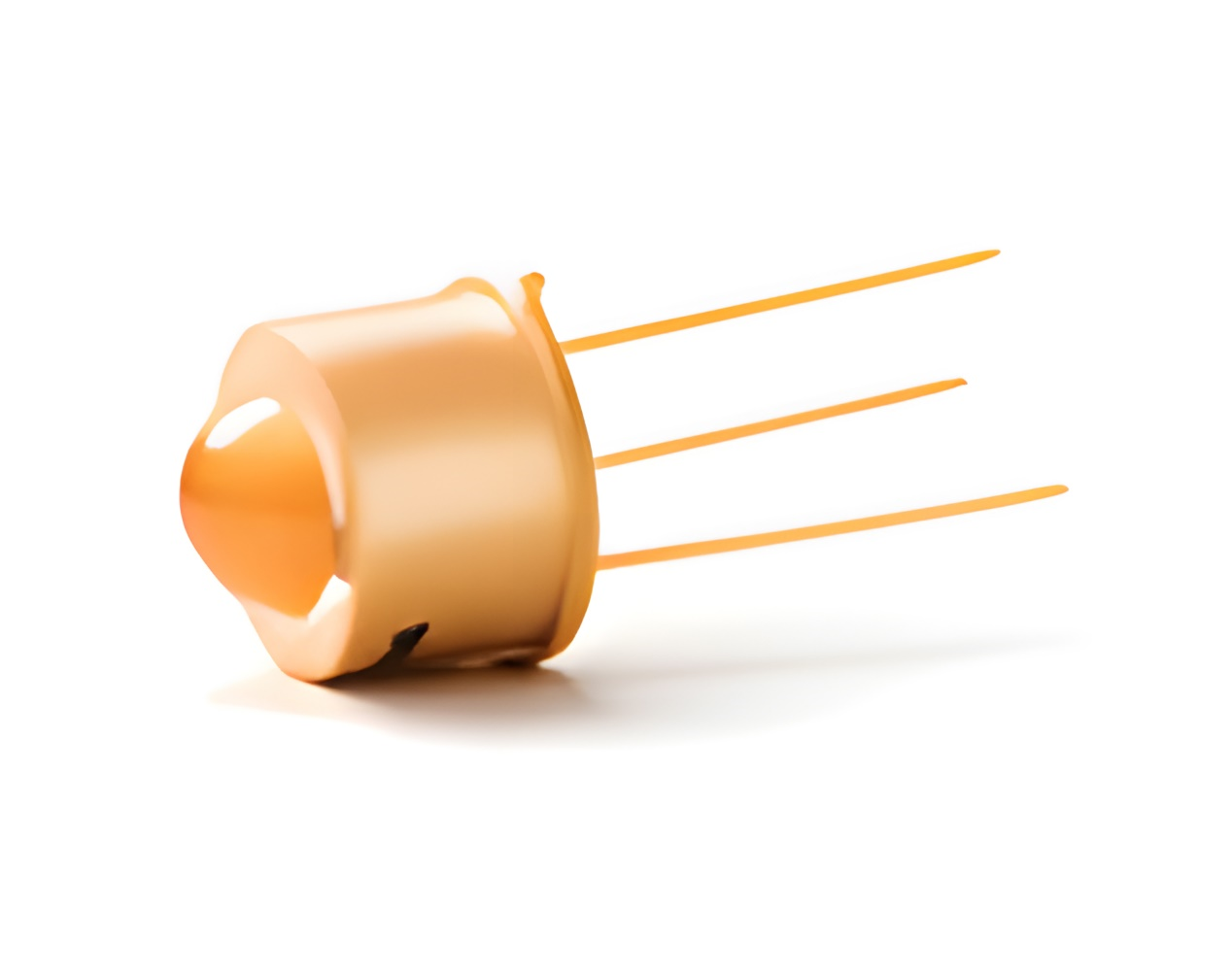

四、机械尺寸 & 封装：TO‑39 + 球形透镜

• 封装尺寸（mm）：Ø 5.4 ± 0.005 × 9.15（整体），内部铜柱 + Kovar 盖帽 + 硅球透镜。

• 引脚间距 与标准 TO‑39 兼容，适配常规 PCB 布局。

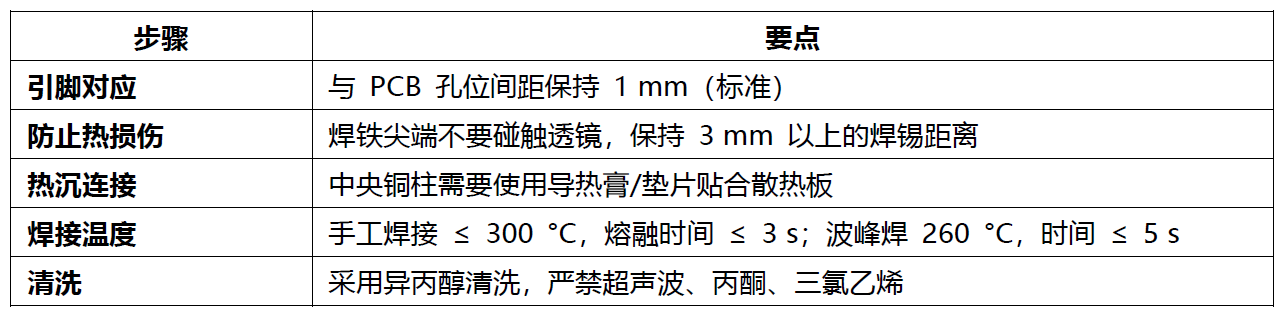

五、上板 & 焊接指南：确保光功率与寿命的“双保险"

小贴士：焊后请自然冷却至室温，再进行任何机械应力或震动测试，避免因热胀冷缩产生裂纹。

六、推荐散热方案（参考 AN010 / AN003）

• 铝基散热片：热阻 ≤ 10 °C/W，配合导热膏可将案例温度维持在 45 °C 以下。

• 风冷/水冷：在高功率（≥ 3 mW）或持续工作环境（≥ 30 °C）下，建议使用风扇或水冷模块。

结语 & 行动号召

Optan Ball‑Lens UV LED 以细分波长、精准功率、窄视角、长寿命为核心竞争力，为杀菌、光刻、光固化、检测等行业提供了可靠的光源解决方案。只要做好热管理 + 正确焊接，就能在实际产品中发挥> 90 %的光通量利用率，显著提升效能与可靠性。
